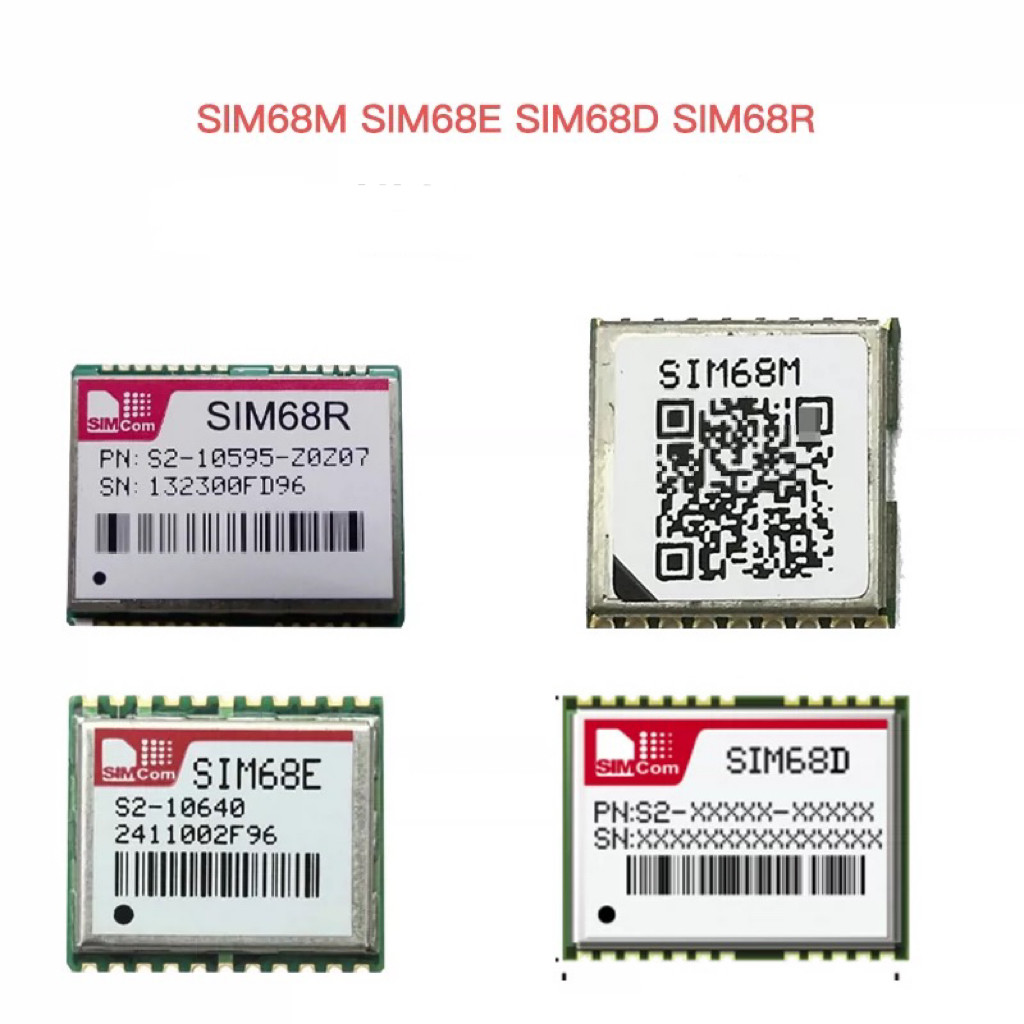

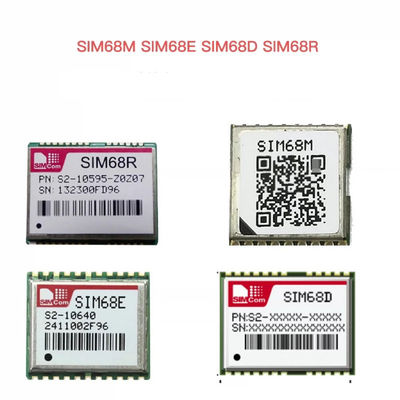

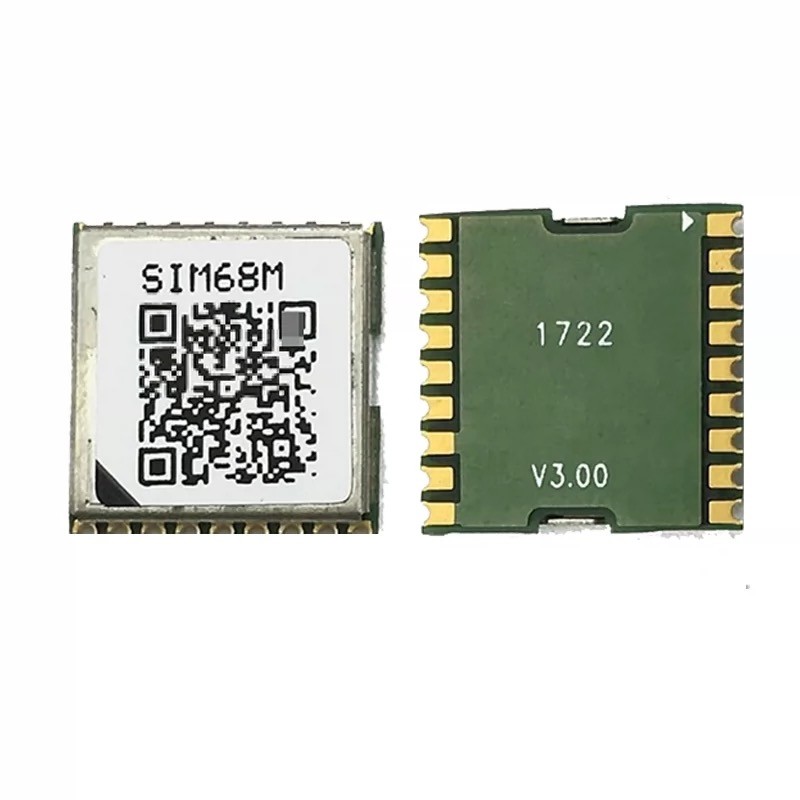

SIMCOM SIM68M 電動GPSGNSSモジュールのサポート GPS/GLONASS/Galileo/QZSS

メカニカルデータ
● 寸法: 10.1*9.7*2.5mm
• 体重:0. 5g

特徴
• GPS/GLONASS/ガリレオ/QZSS をサポートする
• EASYTMの自己生成軌道予測をサポートする
• EPOTM軌道予測をサポートする
• SBASの範囲 (WAAS,EGNOS,GAGAN,MSAS) をサポートする
• 障害を取り除くサポート
• 低騒音 の 増幅器 が 組み込まれ て い ます

インターフェース
• シリアルインターフェース
- UART
デジタル I/O
- EINT0入力
- パルス/秒 (PPS)
• 議定書
- NMEA
- PMTK

支援評価製品
•USB V2.0 フルスピードインターフェースのSIM68 EVB KIT

電気データ
電力供給: +2.8V ~ 4.3V
• バックアップ電源: +2.3V ~ 4.6V
電力消費量26
- 取得: 25mA
- 追跡: 21mA
- AlwaysLocateTM: 340uA
- バックアップ: 14μA
• アンテナタイプ
- アクティブとパシブ
• アンテナの電源
- 外部または内部 VCC_RF

性能データ
• 受信機 タイプ
- 33追跡 / 99取得-チャンネル GNSS受信機
• 最大更新率
- 10Hz
• 敏感性
- 追跡: -165 dBm
- 再獲得: -160 dBm
- 冷たいスタート: -148 dBm
● 解決 の 期間 を 定め て いる こと2
- 冷たいスタート: 28秒
- 温かいスタート: 26s
- ホットスタート: <1s
- EPOアシスト: 13s (CTTFF)
• 精度
- 自動位置3: <2.5m CEP
- 速度4:0.1m/s
• 動作温度5: -40°C~+85°C

証明書
• CE
• A-TICK




ほら
1図書で示した
2全 SV @ ¥130 dBm,GPSとGLONASSモード
3.50% 24時間静止 -130dBm GPSとGLONASSモード
4.50% @ 30m/s
5-40で°C~30°C感受性が少し悪化します
